Il motore di ricerca e analisi Ela­stic­search è una delle soluzioni open source per l’in­di­ciz­za­zio­ne e la strut­tu­ra­zio­ne di grandi volumi di dati. Spesso si possono acquisire in­for­ma­zio­ni preziose solo nell’analisi suc­ces­si­va dei dati grezzi, sempre se vengono vi­sua­liz­za­ti in una forma chiara e fa­cil­men­te com­pren­si­bi­le. Per la pre­sen­ta­zio­ne dei dati Ela­stic­search in par­ti­co­la­re è stato svi­lup­pa­to lo strumento di vi­sua­liz­za­zio­ne Kibana, che verrà uti­liz­za­to in questo tutorial.

Che cos’è Kibana?

Kibana è un’in­ter­fac­cia web esten­si­bi­le per la pre­sen­ta­zio­ne visiva dei dati raccolti. Insieme ad Ela­stic­search e allo strumento di ela­bo­ra­zio­ne Logstash forma il co­sid­det­to stack ELK (chiamato anche stack elastico). Questa suite open source consente agli utenti di acquisire, or­ga­niz­za­re e preparare i dati da diverse origini server (e in qualsiasi formato) ai fini di analisi. Oltre alla pos­si­bi­li­tà di vi­sua­liz­za­re i dati elaborati da Logstash ed Ela­stic­search, Kibana fornisce anche un’analisi au­to­ma­ti­ca in tempo reale, un algoritmo di ricerca molto fles­si­bi­le e vari tipi di vi­sua­liz­za­zio­ne (isto­gram­mi, grafici, ecc.) per i singoli dati. Nella dashboard le singole vi­sua­liz­za­zio­ni in­te­rat­ti­ve possono quindi essere combinate in un’immagine com­ples­si­va dinamica che può essere filtrata e ricercata.

Mz8avM1oOKQ.jpg Per visualizzare questo video, sono necessari i cookie di terze parti. Puoi accedere e modificare le impostazioni dei cookie qui.

Come ap­pli­ca­zio­ne web scritta in Ja­va­Script, Kibana può essere uti­liz­za­to su diverse piat­ta­for­me. Occorre pagare solamente se si utilizza un servizio di hosting Elastic Cloud fornito dallo svi­lup­pa­to­re. Questo servizio a pagamento vi consente di im­ple­men­ta­re e or­ga­niz­za­re un cluster sicuro Ela­stic­search Kibana su Amazon o Google senza dover mettere a di­spo­si­zio­ne le vostre risorse.

Tutorial per Kibana: primi passi con il tool di vi­sua­liz­za­zio­ne

Kibana offre una vasta gamma di funzioni che possono essere uti­liz­za­te per vi­sua­liz­za­re file di database ana­liz­za­ti. Tuttavia avete davanti a voi molto lavoro prima di poter filtrare e vi­sua­liz­za­re le in­for­ma­zio­ni nella dashboard in modo da poter fa­cil­men­te tenere sott’occhio, ana­liz­za­re e valutare i valori chiave che de­si­de­ra­te. Con questo tutorial di Kibana vogliamo rendere più semplice il primo impatto con la potente in­ter­fac­cia web. Questo articolo spiega come in­stal­la­re cor­ret­ta­men­te Kibana, creare la propria dashboard e integrare i database esistenti nello strumento di vi­sua­liz­za­zio­ne di Elastic.

Passo 1: come far fun­zio­na­re Kibana

Siccome Kibana è stato pro­get­ta­to per vi­sua­liz­za­re i dati in­di­ciz­za­ti con Ela­stic­search, è ne­ces­sa­rio in­nan­zi­tut­to un’in­stal­la­zio­ne fun­zio­nan­te del motore di ricerca e analisi. I pacchetti cor­ri­spon­den­ti per Windows, macOS e Linux sono di­spo­ni­bi­li nell’ Ela­stic­search download center. Il pre­re­qui­si­to è che sia in­stal­la­to un ambiente di runtime Java corrente (64 bit).

Kibana è anche di­spo­ni­bi­le come software mul­ti­piat­ta­for­ma per Windows, macOS e Linux (RPM, DEB). Poiché l’ap­pli­ca­zio­ne si basa sull’ambiente di runtime Ja­va­script Node.js, i vari pacchetti di in­stal­la­zio­ne con­ten­go­no anche i dati binari node.js necessari per eseguire l’ambiente di vi­sua­liz­za­zio­ne: le versioni gestite se­pa­ra­ta­men­te non sono sup­por­ta­te. I diversi pacchetti (ZIP compressi) si possono trovare come Ela­stic­search nella Homepage di Elastic.

N.B.

Gli utenti di Linux e Mac possono anche in­stal­la­re Kibana at­tra­ver­so il re­po­si­to­ry Elastic uti­liz­zan­do i gestori di pacchetti apt e yum. Istru­zio­ni det­ta­glia­te in merito sono di­spo­ni­bi­li nel manuale online.

Se avete de­com­pres­so il pacchetto Kibana, eseguite il file bin/kibana (macOS, Linux) o bin\kibana.bat (Windows) per far fun­zio­na­re il server Kibana.

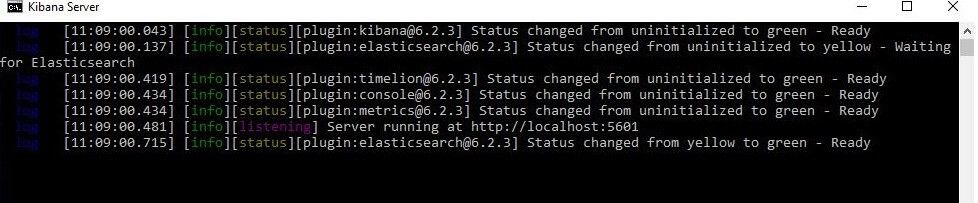

Immagine: Riga di comando su Windows 10: Inizializzazione del server Kibana
L’ini­zia­liz­za­zio­ne del server Kibana dura qualche secondo.

Infine potete ri­chia­ma­re il back end Kibana nel vostro browser tramite l’indirizzo 'http://localhost:5601' (Ela­stic­search deve già essere in ese­cu­zio­ne).

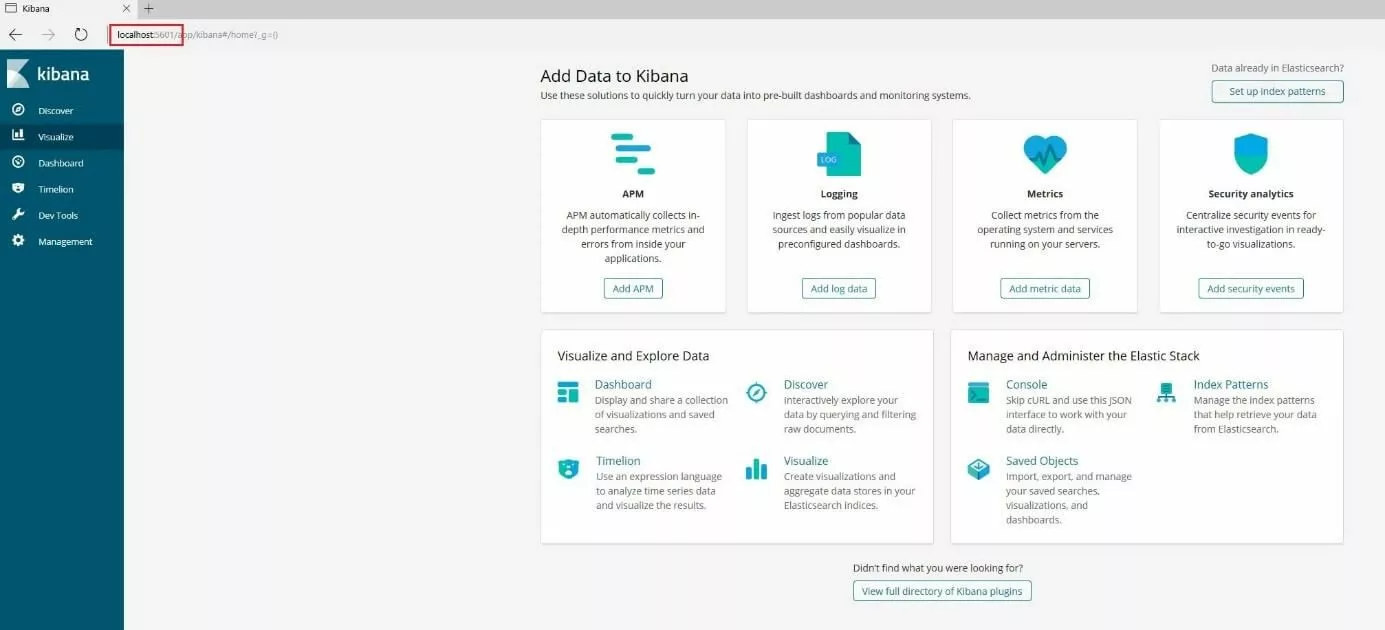

Immagine: Kibana: schermata iniziale
Per l’in­ter­fac­cia utente di Kibana è di­spo­ni­bi­le soltanto la versione in inglese.

Passo 2: inserire dati su Kibana

Per far luce sulla dashboard di Kibana e sulle sue fun­zio­na­li­tà, l’ap­pli­ca­zio­ne deve essere dotata di dati. Sul sito web di Elastic ci sono tre database sca­ri­ca­bi­li gra­tui­ta­men­te che in questo tutorial uti­liz­zia­mo a scopo di test. Si tratta dei tre database men­zio­na­ti sopra “sha­ke­spea­re.json” (database di opere complete di William Sha­ke­spea­re), “accounts.zip” (set di account fittizi) e “logs.jsonl.gz” (set di file log generati ca­sual­men­te).

Scaricate e de­com­pri­me­te i tre file (file account e file log) e salvateli nella posizione che de­si­de­ra­te.

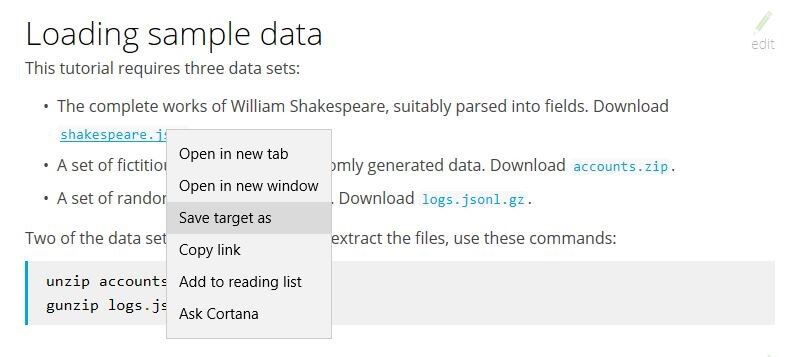

Immagine: Esempi di database per Kibana su elastic.co
Per scaricare i database di esempio è suf­fi­cien­te fare clic sui ri­spet­ti­vi link: il download verrà avviato au­to­ma­ti­ca­men­te.

Prima di immettere i dati è ne­ces­sa­rio creare mapping (mappature) per i campi del database di Sha­ke­spea­re e server log. Queste mappature dividono i documenti nell’indice in gruppi logici e spe­ci­fi­ca­no anche le proprietà dei cambi, come ad esempio la loro ri­cer­ca­bi­li­tà. Lo strumento giusto per la con­fi­gu­ra­zio­ne dei mapping è la console, che può essere trovata nell’in­ter­fac­cia di Kibana sotto le voci di menu “Dev Tools” “Console”.

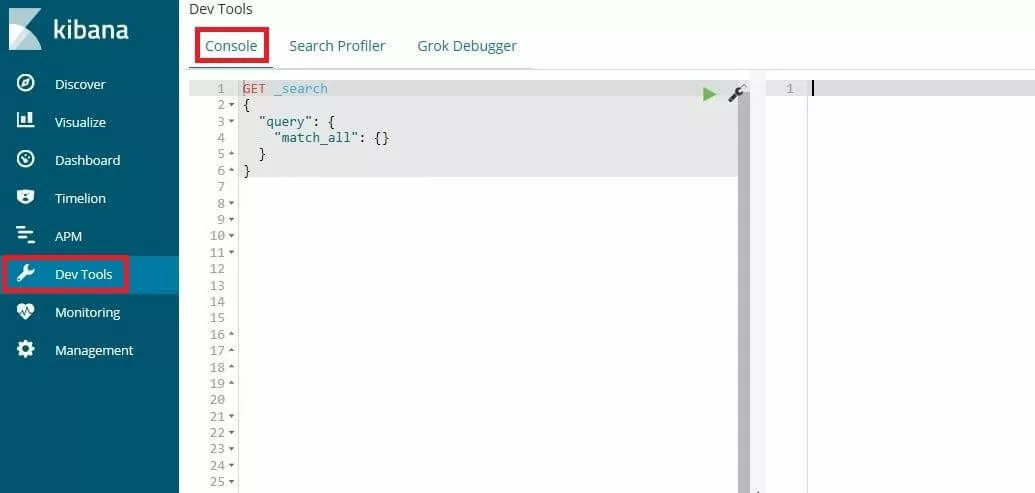

Immagine: Kibana: plug-in della console
Il plug-in della console di Kibana fornisce un’in­ter­fac­cia che consente di in­te­ra­gi­re di­ret­ta­men­te con a REST API di Ela­stic­search.

Ora inserite i seguenti mapping in suc­ces­sio­ne tramite PUT request:

PUT /shakespeare
{
 "mappings": {
  "doc": {
   "properties": {
    "speaker": {"type": "keyword"},
    "play_name": {"type": "keyword"},
    "line_id": {"type": "integer"},
    "speech_number": {"type": "integer"}
   }
  }
 }
}
PUT /logstash-2015.05.18
{
    "mappings": {
        "log": {
            "properties": {
                "geo": {
                    "properties": {
                        "coordinates": {
                            "type": "geo_point"
                        }
                    }
                }
            }
        }
    }
}
PUT /logstash-2015.05.19
{
    "mappings": {
        "log": {
            "properties": {
                "geo": {
                    "properties": {
                        "coordinates": {
                            "type": "geo_point"
                        }
                    }
                }
            }
        }
    }
}
PUT /logstash-2015.05.20
{
    "mappings": {
        "log": {
            "properties": {
                "geo": {
                    "properties": {
                        "coordinates": {
                            "type": "geo_point"
                        }
                    }
                }
            }
        }
    }
}

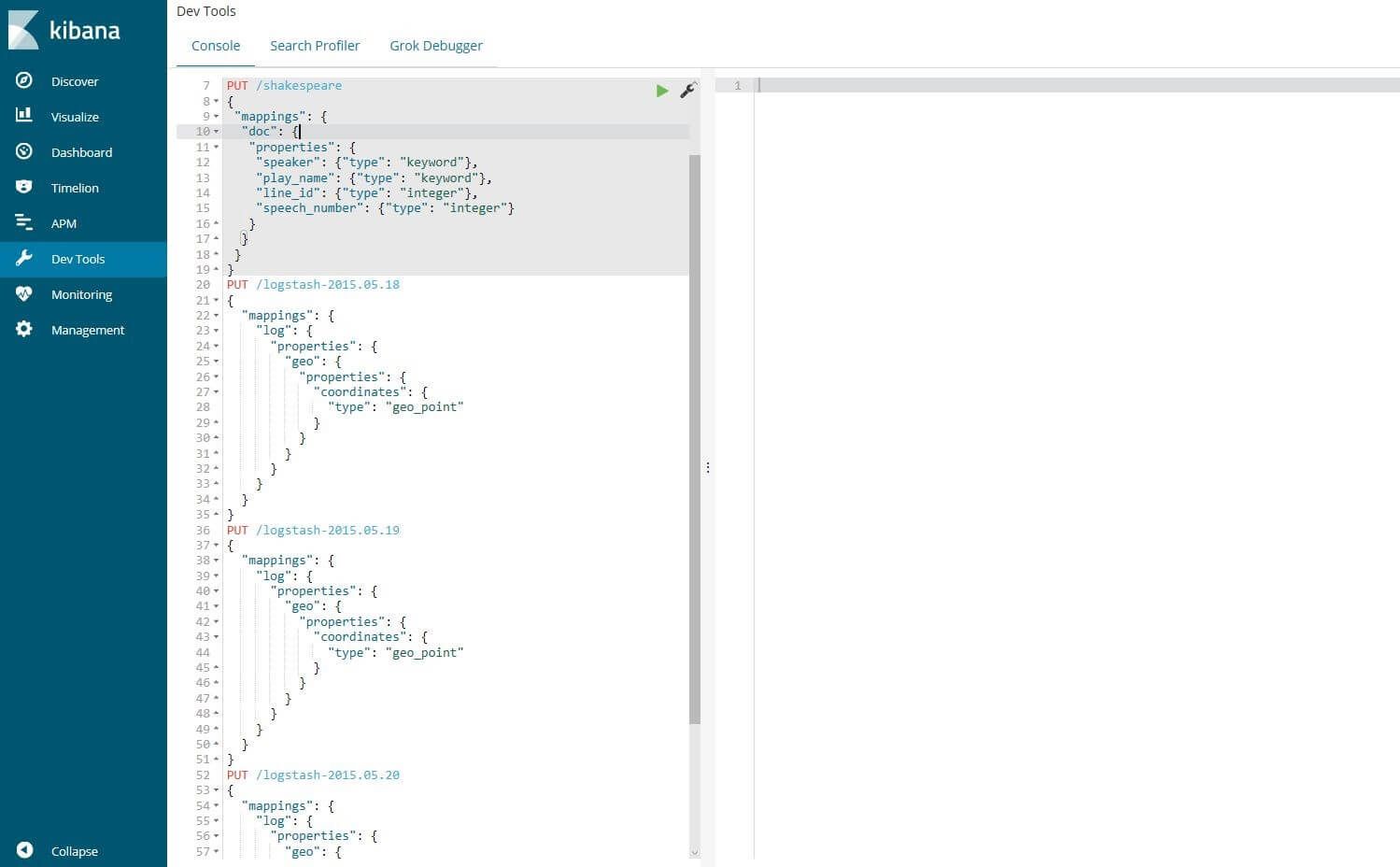

Immagine: Console Kibaan: inserimento dei mapping del database
Facendo clic sul simbolo del triangolo verde potete vi­sua­liz­za­re la risposta alla richiesta inserita nella console di Kibana.

Ora uti­liz­za­te l’API bulk di Elastic per caricare i set di dati con Curl at­tra­ver­so il terminale. Su Windows invece uti­liz­za­te Po­wer­Shell con il Invoke-Rest­Me­thod (di seguito un esempio di codice):

curl -H 'Content-Type: application/x-ndjson' -XPOST 'localhost:9200/bank/account/_bulk?pretty' --data-binary @accounts.json
curl -H 'Content-Type: application/x-ndjson' -XPOST 'localhost:9200/shakespeare/doc/_bulk?pretty' --data-binary @shakespeare_6.0.json
curl -H 'Content-Type: application/x-ndjson' -XPOST 'localhost:9200/_bulk?pretty' --data-binary @logs.jsonl
Invoke-RestMethod "http://localhost:9200/bank/account/_bulk?pretty" -Method Post -ContentType 'application/x-ndjson' -InFile "accounts.json"
Invoke-RestMethod "http://localhost:9200/shakespeare/doc/_bulk?pretty" -Method Post -ContentType 'application/x-ndjson' -InFile "shakespeare_6.0.json"
Invoke-RestMethod "http://localhost:9200/_bulk?pretty" -Method Post -ContentType 'application/x-ndjson' -InFile "logs.jsonl"

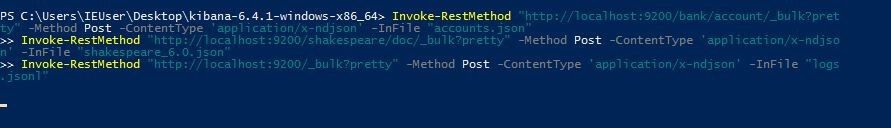

Immagine: Windows PowerShell che mostra il caricamento dei record di Kibana
As­si­cu­ra­te­vi di eseguire i comandi per caricare i record di dati di Kibana nella directory in cui risiedono i tre database di esempio.
N.B.

A seconda della potenza di calcolo po­treb­be­ro essere necessari alcuni minuti per immettere i dati.

Tornate alla console di Kibana per ve­ri­fi­ca­re il successo del processo di ca­ri­ca­men­to con la seguente GET Request:

GET /_cat/indices?v

Se i dati sono inseriti come pia­ni­fi­ca­to, l’output sarà simile al seguente:

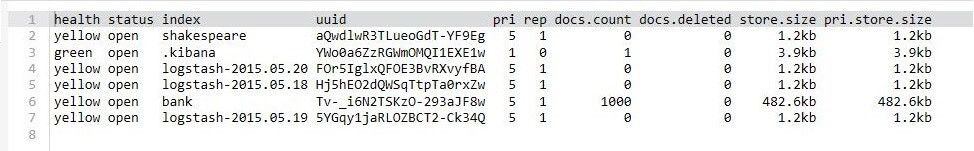

Immagine: Console di Kibana: outbut della query Index
Lo health status “yellow” indica che Ela­stic­search ha assegnato tutti gli shard primari (sezioni di un indice di dati), ma non tutte le repliche (backup di shard).

Passo 3: definire un primo modello di indice

Affinché Kibana venga a co­no­scen­za di quali dati debba elaborare, è ne­ces­sa­rio creare modelli per gli Indices “sha­ke­spea­re”, “bank” e “logstash”. Definite il primo come segue:

  1. Aprite il menu “Ma­na­ge­ment” e cliccate su “Index patterns”. Quando si crea il primo pattern di indice la pagina “Create index pattern” si apre au­to­ma­ti­ca­men­te. In al­ter­na­ti­va potete ri­chia­mar­la tramite il pulsante cor­ri­spon­den­te che porta lo stesso nome.
  2. Inserite “shakes*” nel campo “Index pattern” e cliccate su “Next step”.
  3. Poiché non è ne­ces­sa­ria alcuna par­ti­co­la­re con­fi­gu­ra­zio­ne per questo modello, saltate il passo suc­ces­si­vo di con­fi­gu­ra­zio­ne e terminate la creazione del modello di­ret­ta­men­te facendo clic su “Create index pattern”

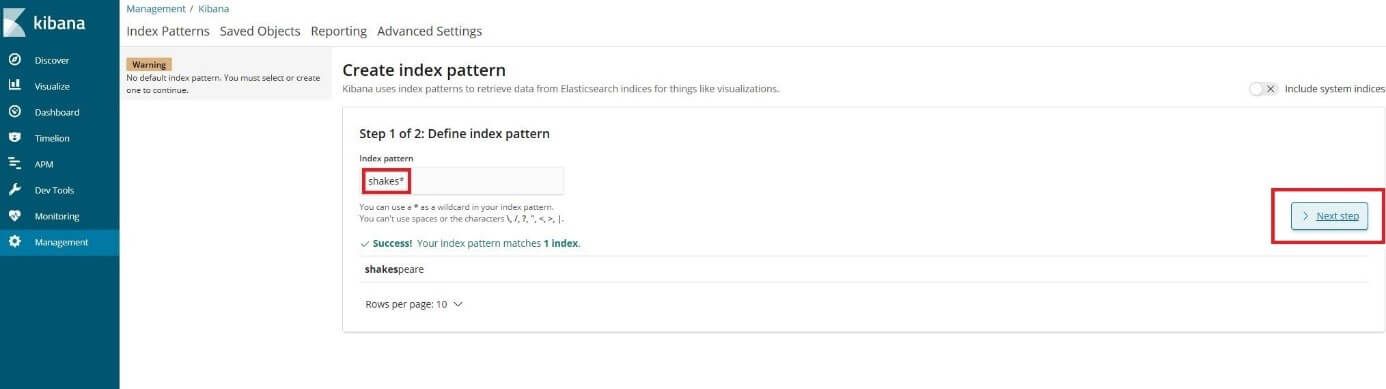

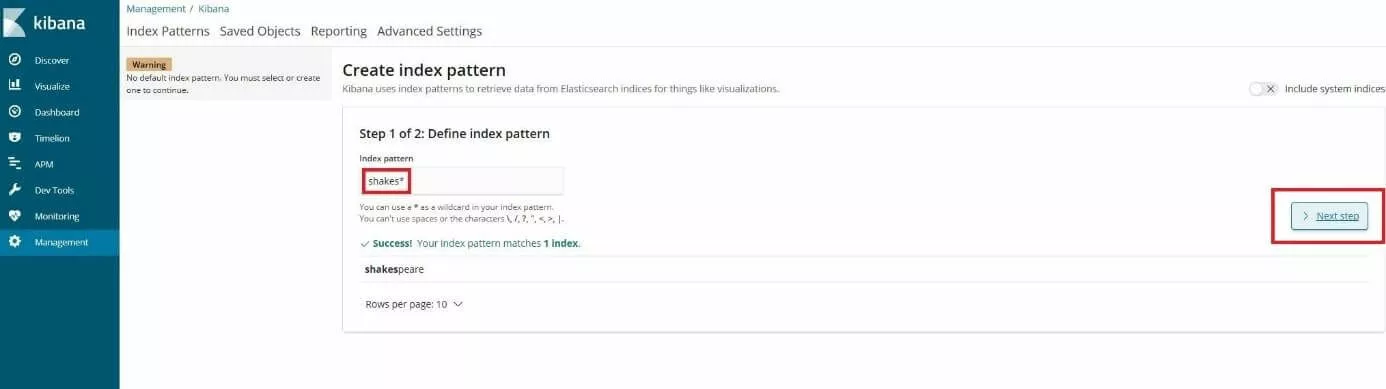

Immagine: L’interfaccia Kibana: menu della creazione del modello di indice
Un modello di indice appena creato deve cor­ri­spon­de­re ad almeno un indice con­te­nen­te dati esistenti. Al­tri­men­ti, non potete con­ti­nua­re nel processo di in­stal­la­zio­ne.

Ripetete i passaggi per il pattern “ba*” che viene au­to­ma­ti­ca­men­te assegnato all’indice “bank”. Infine definite anche un modello di indice de­no­mi­na­to “logstash*” per gli indici dei tre server log. Tuttavia con questo modello non si salta il menu di con­fi­gu­ra­zio­ne, ma si seleziona invece la voce “@timestamp” nel menu a discesa “Time Filter field name”, poiché questi record con­ten­go­no dati di serie temporali. Infine fate clic come nei due modelli pre­ce­den­ti su “Create index pattern”.

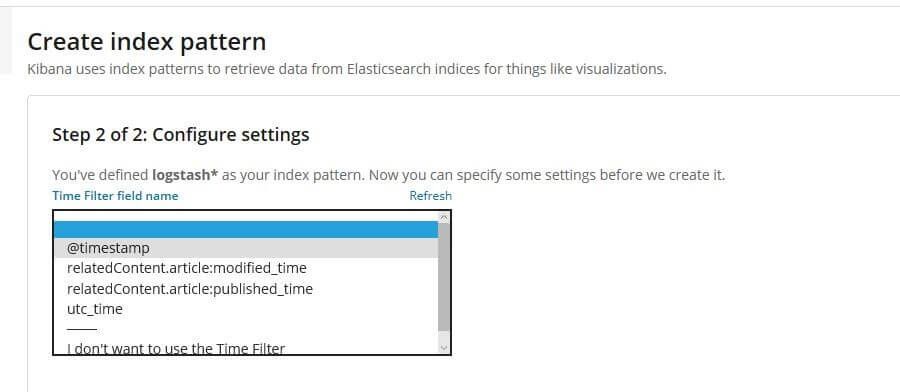

Immagine: Kibana: menu di configurazione del filtro temporale per il modello logstash*
I dati delle serie temporali, come i server log, sono record di dati che vengono re­gi­stra­ti con­ti­nua­men­te.

Passo 4: ricerca nei record inseriti

Dopo aver popolato il server Kibana con i record potete avviare una query Ela­stic­search per cercare in quei record e filtrare i risultati. Andate al menu “Discover” e se­le­zio­na­te il modello di indice per la vostra ricerca at­tra­ver­so l’icona del piccolo triangolo nella barra dei menu a sinistra. Come parte di questo tutorial di Kibana Dashboard abbiamo scelto il record dell’account (ba*):

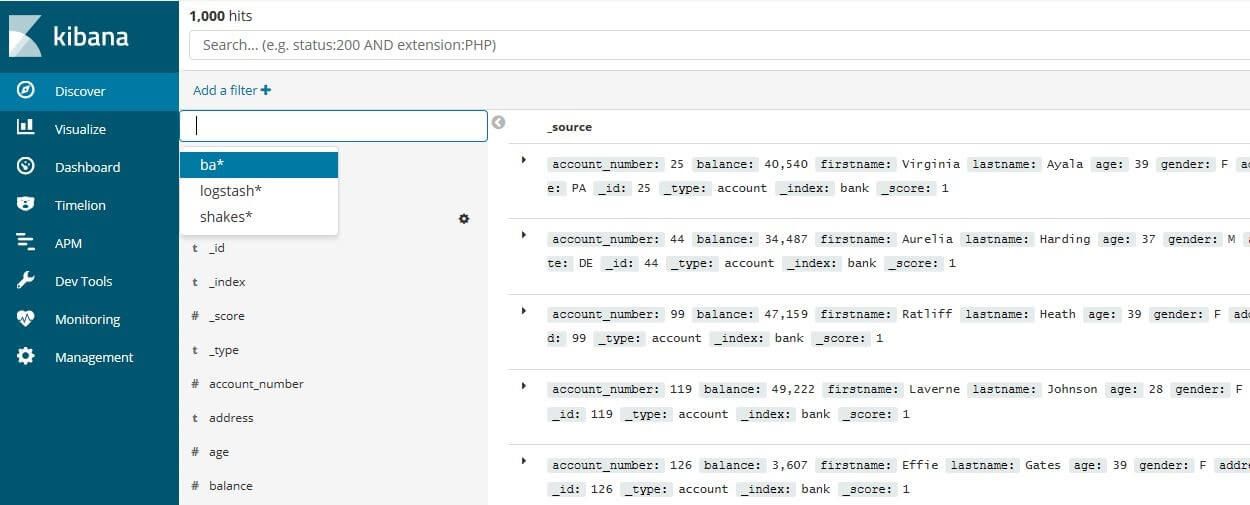

Immagine: Kibana: elenco delle voci di un record di dati di esempio
Kibana elenca le singole voci del set di dati se­le­zio­na­to in cui il set di dati ba* contiene le tipiche categorie di conti bancari come il saldo del conto, il nome, l’età, ecc.

Come test potete filtrare il record del conto bancario una sola volta in modo da vi­sua­liz­za­re solo gli account che sod­di­sfa­no de­ter­mi­na­ti criteri. Ad esempio, per cercare conti che abbiano un saldo superiore a 47.500 e che ap­par­ten­ga­no a persone che abbiano più di 38 anni, immettete il seguente comando nella casella di ricerca:

balance:>47500 AND age:>38

Discover re­sti­tui­rà quindi le voci per i quattro conti 97, 177, 878 e 916 che cor­ri­spon­do­no alle ca­rat­te­ri­sti­che se­le­zio­na­te.

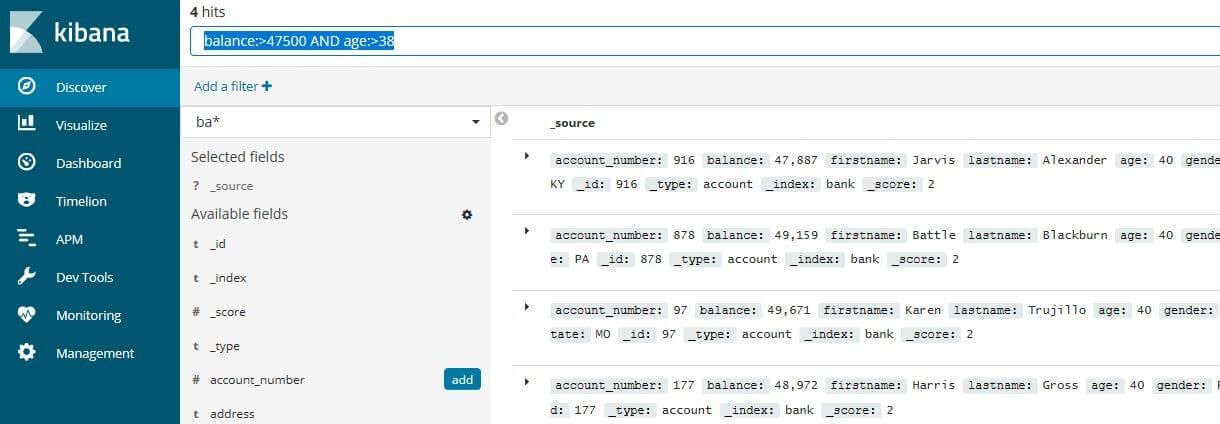

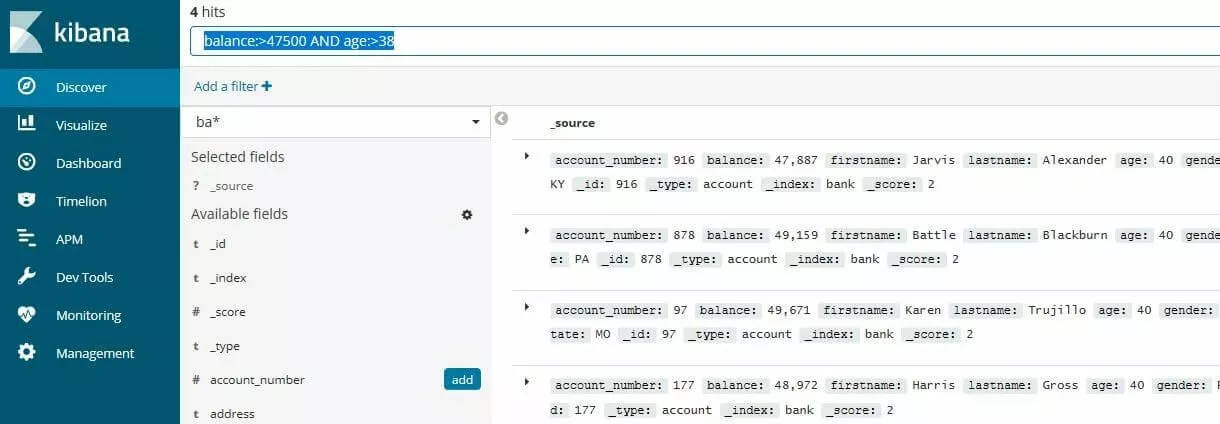

Immagine: Kibana: risultati di un filtraggio di set di dati
Uti­liz­zan­do il pulsante “Add filter” potete fa­cil­men­te definire i vostri filtri per il database se­le­zio­na­to.

Uti­liz­za­te il pulsante “Save” nella barra dei menu in alto per salvare le ricerche filtrate con il nome de­si­de­ra­to.

Passo 5: vi­sua­liz­za­re i dati

Con i pre­pa­ra­ti­vi fatti finora in questo tutorial di Kibana siete ora in grado di vi­sua­liz­za­re i dati che sono stati im­ple­men­ta­ti per dare vita alla vostra dashboard. A titolo di esempio, a questo punto deve essere generato un grafico a torta per il database del conto bancario. Da un lato questo grafico dovrebbe mostrare quale per­cen­tua­le del totale di 1.000 conti rientra in de­ter­mi­na­ti in­ter­val­li di saldo e dall’altro come cade la di­stri­bu­zio­ne specifica per età all’interno di questi in­ter­val­li.

Aprite in primo luogo il menu “Visualize” e cliccate su “Create a vi­sua­li­za­tion” per ottenere un elenco dei tipi di vi­sua­liz­za­zio­ne di­spo­ni­bi­li. Quindi se­le­zio­na­te l’opzione “Pie”.

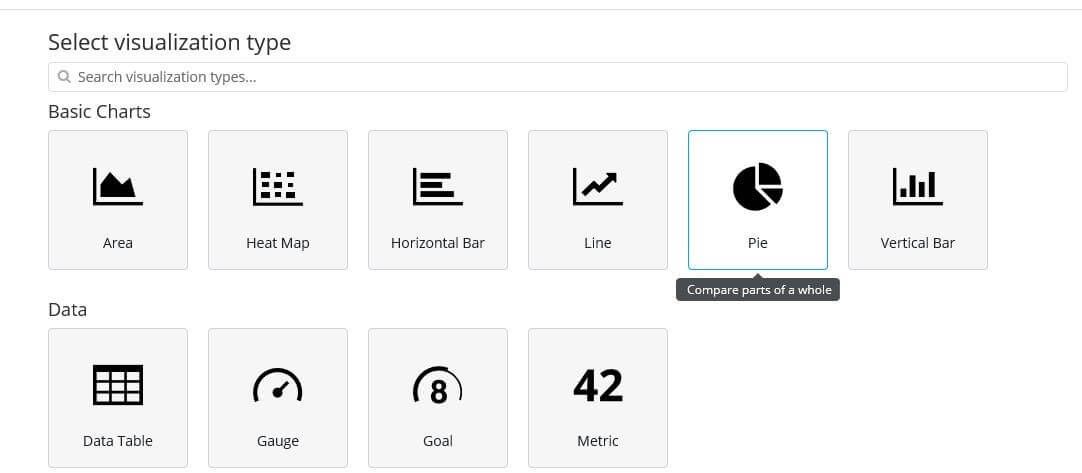

Immagine: Kibana: menu per la scelta della tipologia di visualizzazione
Tra i tipi di vi­sua­liz­za­zio­ne di­spo­ni­bi­li in Kibana rientrano tra gli altri anche Heatmaps, isto­gram­mi e grafici ad area.

All’inizio si vede soltanto un cerchio semplice, che riassume tutte le voci del database, perché nessuna categoria è stata ancora definita. Esse in Kibana sono anche chiamate “Buckets” e possono essere create sotto la voce di menu che porta lo stesso nome.

Per definire in­nan­zi­tut­to ciascuna sezione del saldo del conto, fate clic su “Split Slices” e scegliete “Range” dal menu a discesa “Ag­gre­ga­tion”:

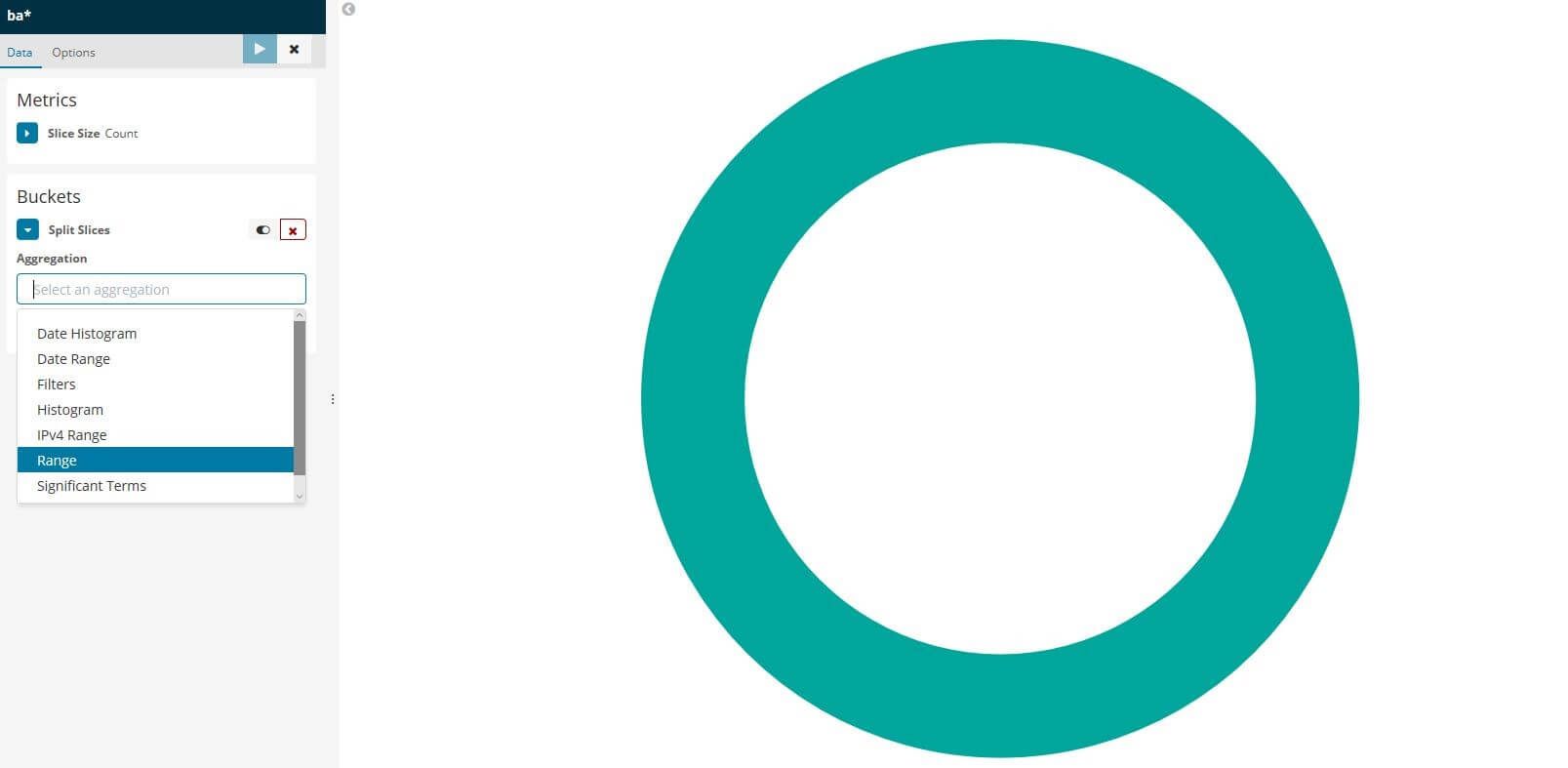

Immagine: Kibana: finestra per la definizione delle categorie di diagrammi
Con l’aiuto del tipo “Range” püotete creare in­ter­val­li di valori in­di­vi­dua­li per i campi se­le­zio­na­ti di un record di dati.

Alla voce “Field” cercate ora la voce “balance” e clic­ca­te­la, quindi fate clic quattro volte sul pulsante “Add Range” per definire le seguenti sei categorie di saldo del conto:

0 999
1000 2999
3000 6999
7000 14999
15000 30999
31000 50000

Alla fine cliccate su “Apply Changes” (icona a forma di triangolo). In questo modo il diagramma a torta mostra la di­stri­bu­zio­ne dei conti tenendo conto degli in­ter­val­li di saldo stabiliti.

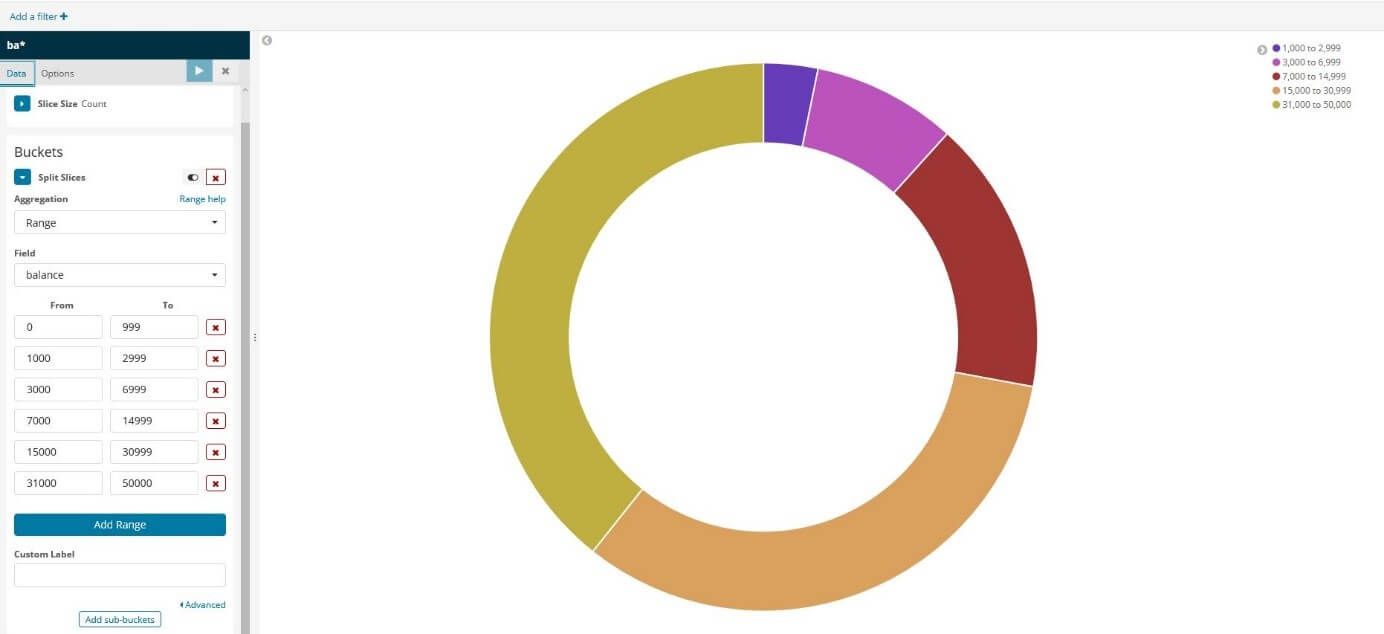

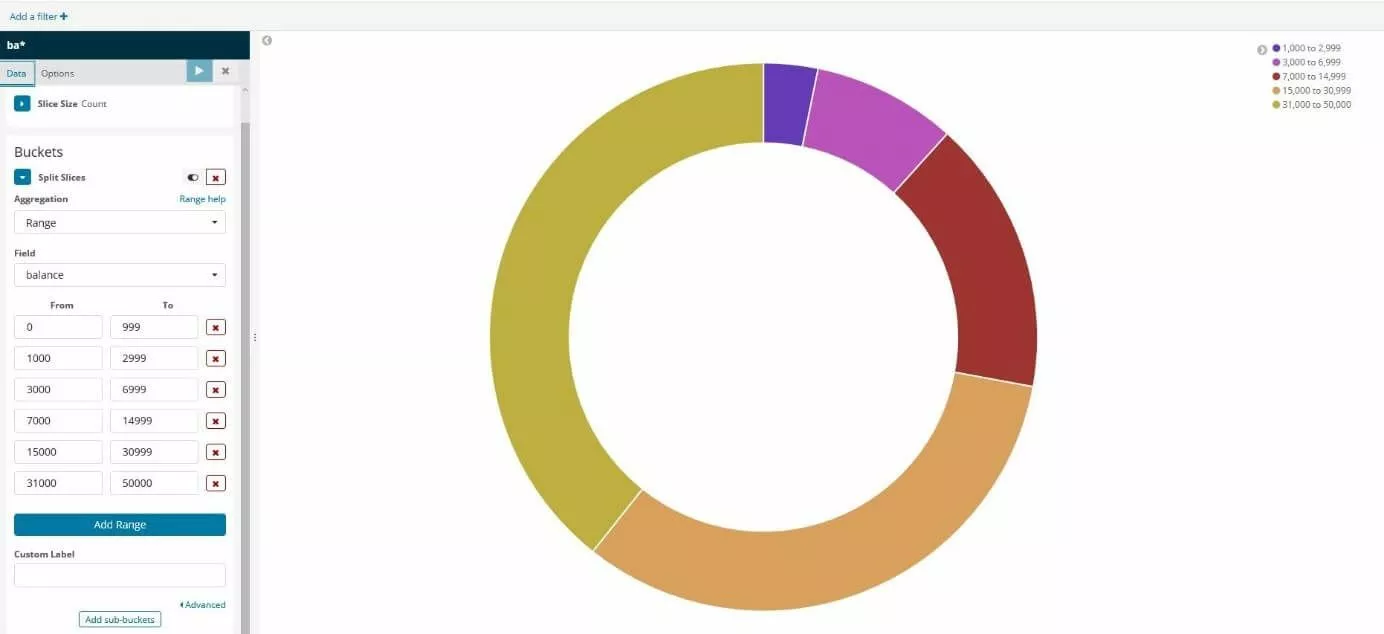

Immagine: Kibana: diagramma a torta con categorie definite
Kibana crea au­to­ma­ti­ca­men­te una legenda sul grafico creato la cui posizione (destra, sinistra, alto e basso) si può decidere nelle opzioni.

Nella seconda fase ag­giun­ge­te un altro anello al grafico che vi­sua­liz­za la di­stri­bu­zio­ne delle fasce d’età per ciascuna area dello stato del conto corrente. Per fare ciò cliccate su “Add sub-buckets” quindi su “Split slices” e se­le­zio­na­te poi “Terms” nel menu a discesa. Cercate sotto “Field” la voce “age” e applicate le modifiche con “Apply change”.

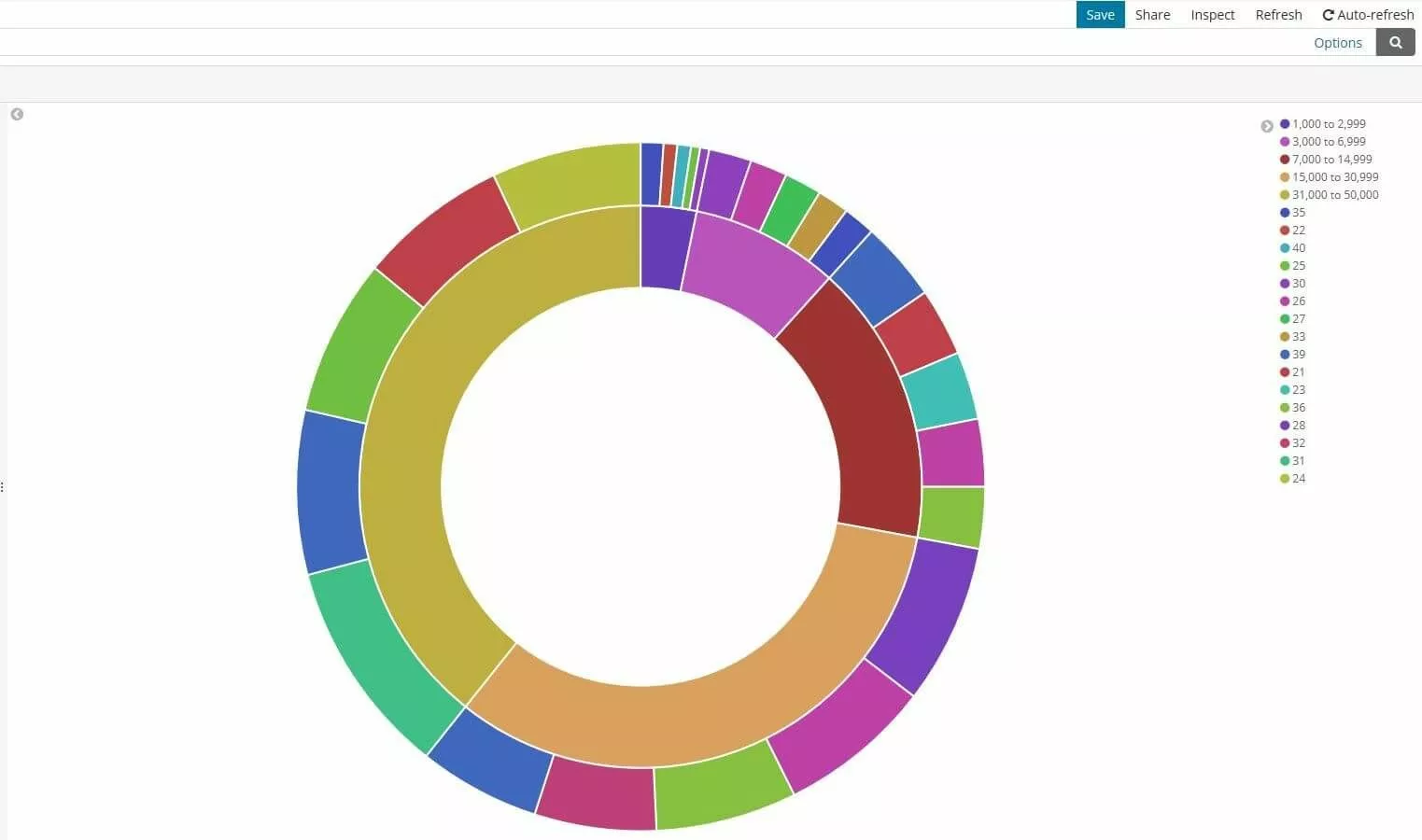

Immagine: Kibana: diagramma a torta con categorie e sottocategorie definite
Se passate con il mouse sopra la singola area di un diagramma, Kibana vi mostra ulteriori sug­ge­ri­men­ti, a meno che non lo abbiate di­sat­ti­va­to nelle opzioni.

La vi­sua­liz­za­zio­ne può ora fa­cil­men­te essere salvata tramite il pulsante “Save” situato nella barra superiore del menu.

Passo 6: or­ga­niz­za­re la dashboard

In questo tutorial verrà presa in con­si­de­ra­zio­ne bre­ve­men­te anche la dashboard di Kibana. Ora potete uti­liz­za­re la ricerca e la vi­sua­liz­za­zio­ne salvate nei passaggi 4 e 5 per creare una prima dashboard di prova. Per fare ciò se­le­zio­na­te la dashboard nella na­vi­ga­zio­ne della pagina e cliccate su “Create new dashboard” e quindi su “Add”. Kibana a questo punto elencherà au­to­ma­ti­ca­men­te tutte le vi­sua­liz­za­zio­ni me­mo­riz­za­te o le ricerche Ela­stic­search:

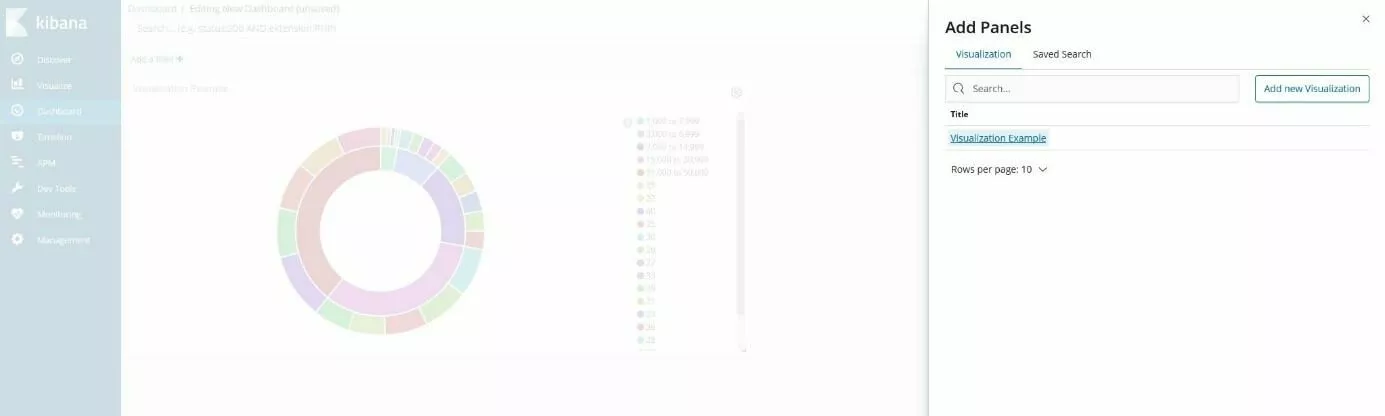

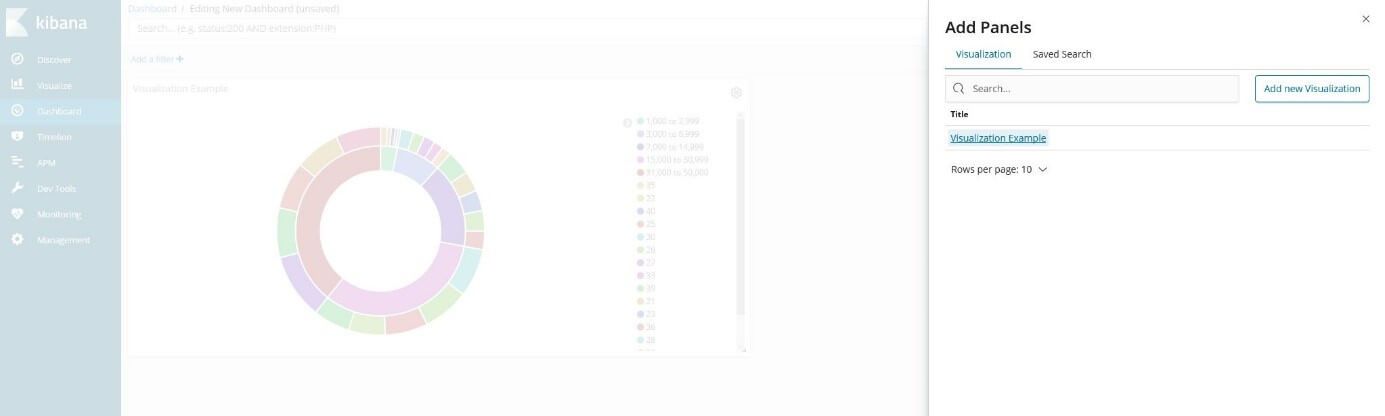

Immagine: Dashboard di Kibana: menu per inserire nuovi pannelli
La funzione di ricerca consente di trovare fa­cil­men­te i com­po­nen­ti de­si­de­ra­ti della dashboard, anche con un numero elevato di vi­sua­liz­za­zio­ni o risultati di ricerca Ela­stic­search.

Facendo clic con il tasto sinistro del mouse sulla dashboard si aggiunge la vi­sua­liz­za­zio­ne del saldo del conto corrente e il risultato della ricerca di esempio, dopodiché è possibile vi­sua­liz­zar­li entrambi in pannelli separati nella dashboard:

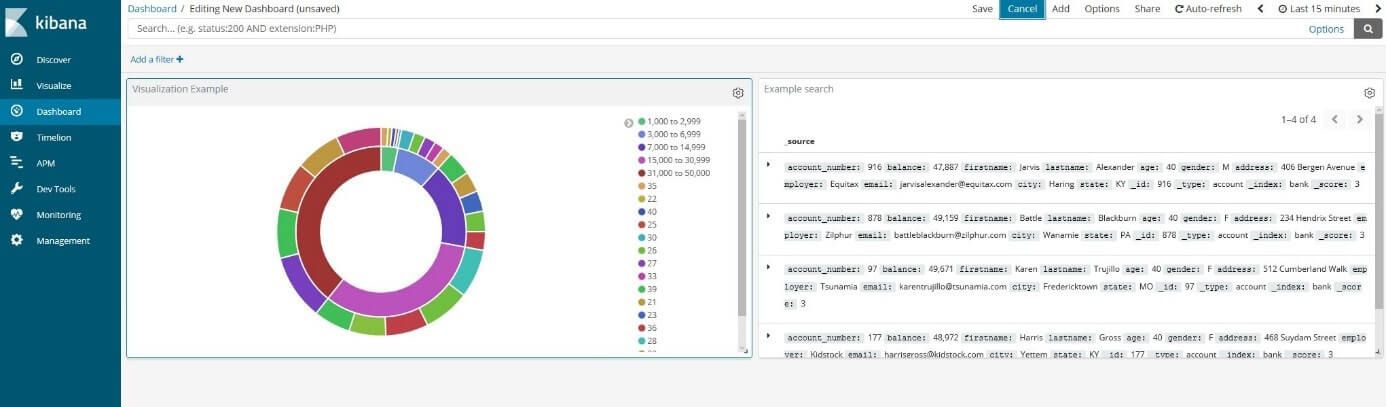

Immagine: Dashboard di Kibana: tutorial esempio di prova
Con il pulsante “Share” potete con­di­vi­de­re la vostra dashboard di Kibana con altri utenti o col­le­gar­la al vostro sito web in ogni momento.

È ora possibile mo­di­fi­ca­re i pannelli, ad esempio regolando le di­men­sio­ni o mo­di­fi­can­do il po­si­zio­na­men­to. È anche possibile mostrare una vi­sua­liz­za­zio­ne o un risultato di ricerca a tutto schermo o eli­mi­nar­lo dalla dashboard. Tramite “Inspect” è inoltre possibile vi­sua­liz­za­re ulteriori in­for­ma­zio­ni sui dati e le query sot­to­stan­ti.

N.B.

La rimozione di un pannello dalla dashboard di Kibana mantiene tuttavia la vi­sua­liz­za­zio­ne o la ricerca salvata.
